2-Achsen Koordinatentisch K600
MIT SPANNPRATZEN SATZAusführung
600 x 180 mm Aufspannfläche
520 mm Verfahrweg X-Achse
100 mm Verfahrweg Y-Achse
600 x 180 mm Aufspannfläche
520 mm Verfahrweg X-Achse
100 mm Verfahrweg Y-Achse
Verfügbarkeit:Lieferbar
Artikelnummer:
24630
Lieferzeit: 2-3 Tage
Sonderpreis
190,89 €
Katalogpreis
248,71 €
inkl. MwSt., zzgl. Versandkosten
An der Kasse ggf. Abweichungen der USt. in Abhängigkeit einer Lieferadresse im Ausland
Clever kombiniert
- mit WABECO Bohrständer Fräsständer BF
- 2 weitere Verfahrwege in X- und Y-Achse
- zum Fräsen von Rechtecktaschen und Langlöchern
- für diagonale Reihenbohrungen in X- und Y-Achse
- zum Bohren und Gewindeschneiden komplizierter Bohrbilder
- zum Stirnseiten bearbeiten
- zum Bearbeiten von Außen- und Innenkonturen
- zum Drehen
Vielseitig einsetzbar
- geeignet für Tisch-, Ständer- und Säulenbohrmaschinen etc.
- mit dem WABECO Koordinatentisch kann eine Tisch-, Ständer- oder Säulenbohrmaschine für Fräsarbeiten aufgerüstet werden
Aufspannfläche
- 600 x 180 mm
Arbeitsbereiche
- 520 mm Längsweg X-Achse
- 100 mm Querweg Y-Achse
- 105 mm Bauhöhe
Nuten Aufspannfläche
- 3 Nuten in der Aufspannfläche
- Breite der Nuten für 10 mm T-Nutensteine oder M10 Sechskantschrauben
Nuten Längsseiten
- je 1 Nut in den Längsseiten
- Breite der Nuten für 10 mm T-Nutensteine oder M10 Sechskantschrauben
Trapezgewindespindeln
- in X- und Y-Achse
- aus Stahl
- Steigung 4 mm
- Spindelspiel nachjustierbar
Skalenringe
- in X- und Y-Achse
- einstellbar
- Ablesegenauigkeit der Skalenringe 1 mm
Prismenführungen
- in X- und Y-Achse
- Prismenführung nachjustierbar
INKLUSIVE

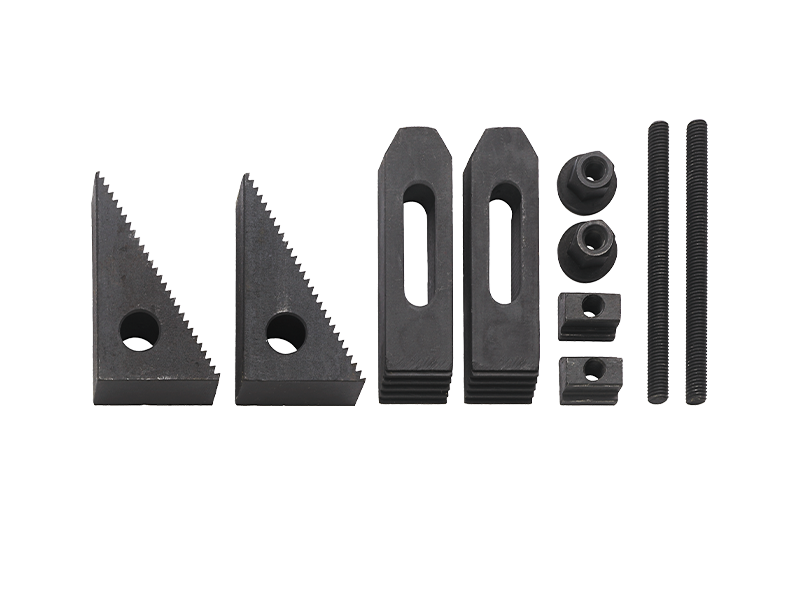

Spannpratzen Satz 10-teilig
- für 10 mm T-Nutenbreite und M8 Gewinde
zum Lieferumfang gehören
- 2 Stufenblöcke
- 2 Stufenspanneisen
- 2 Bundmuttern
- 2 T-Nutensteine
- 2 Stiftschrauben
Anwendung
- zum Spannen der Werkstücke
Arbeitsbereiche | |
Längsweg X-Achse | 520 mm |
Querweg Y-Achse | 100 mm |
Bauhöhe | 105 mm |
Aufspanntisch | |
Aufspannfläche | 600 x 180 mm |
Anzahl Nuten in der Aufspannfläche | 3 |
Anzahl Nuten in den Längsseiten | je 1 |
Breite der Nuten für 10 mm T-Nuten oder M10 Sechskantschrauben | ● |
Trapezgewindespindel | |
in X- und Y-Achse | ● |
aus Stahl | ● |
Steigung 4 mm | ● |
Spindelspiel nachjustierbar | ● |
2 einstellbare Skalenringe X- und Y-Achse | Ablesegenauigkeit 1 mm |
Prismenführungen | |
in X- und Y-Achse | ● |
nachjustierbar | ● |
Abmessungen | |
Abmessungen | B740 x T360 x H105 mm | Gewicht |
Gewicht ohne Verpackung | 7,2 kg |
Aktion und Prospekt
WABECO Aktionsangebote (.pdf) |
Prospekt WABECO Bohrständer Fräsständer, Koordinatentische und Zubehör (.pdf) |
Betriebsanleitung
Abmessungen Zubehör
Produktkonfigurator
Für dieses Produkt ist eine erweiterte Grundausstattung verfügbar. Bitte nutzen Sie unseren Produktkonfigurator, um nicht nachrüstbares oder optionales Zubehör hinzuzufügen.
Konfigurieren
