Zubehör - nachrüstbar
Verfügbarkeit:Lieferbar
Artikelnummer:
11997
Lieferzeit: 2-3 Tage
Sonderpreis 655,00 € Katalogpreis 911,54 €
inkl. MwSt., zzgl. Versandkosten
An der Kasse ggf. Abweichungen der USt. in Abhängigkeit einer Lieferadresse im Ausland
Wir haben andere Produkte gefunden, die Ihnen gefallen könnten!

zum Lieferumfang gehören

  • 1-Achsen Maschinenschraubstock 125 mm
  • Fräser Satz "TITAN" beschichtet 20-teilig
  • Spannzangensatz MK2 16-teilig
  • Spannpratzen Satz 58-teilig
    für 12 mm T-Nutenbreite M10 Gewinde
  • Schnellspann-Bohrfutter B16 1-13 mm mit Bohrfutteraufnahme MK2
  • Original Vertex
  • aus hochwertigem Guss
  • mit nachstellbaren Führungen
  • gehärtete und geschliffene Stahlbacken
  • Führungsfläche geschliffen
  • 1-Achse mit Gradskala
  • um 360° drehbar
Technische Daten
Backenbreite 125 mm
Spannweite 85 mm
Backenhöhe 38 mm
Gesamtlänge 365 mm
Gesamthöhe 135 mm
Gewicht ohne Verpackung 15,9 kg

passende Einzel Prismenbacke

  • Artikelnummer 405411
  • 20-teilig
  • "Titan" beschichtet
  • spiralgenutet
  • hohe Standzeit, hohe Zerspannungsleistung
  • wesentlich geringerer Verschleiß gegenüber HSS Fräsern

10 Langlochfräser

  • 2 Schneider
  • 1 Schneide stirnseitig über Mitte schneidend, daher auch zum Bohren und anschließendem seitlichen Verfahren geeignet

10 Schaftfräser

  • 4 Schneider

Anwendung

  • für eine bessere Werkstückoberfläche
Ausführung
Schneiden-Ø mm 2 Schneider 3 4 5 6 8 10 12 14 18 20
Schneiden-Ø mm 4 Schneider 3 4 5 6 8 10 12 14 18 20
Schaft Ø mm 6 6 6 6 10 10 12 12 16 16
  • 16-teilig
  • Spannzangenfutter mit Morsekegel MK2 und Anzugsgewinde M10
  • Schlüssel zu Spannzangenfutter
  • 14 Spannzangen von Ø 3 - 16 mm
  • in hochwertiger Aluminiumkassette

Spannzangenfutter MK2-M10

  • mit Morsekegel MK2 und Anzugsgewinde M10
  • Spannbereich in Verbindung mit Spannzangen 2 - 16 mm
  • gehärtet und geschliffen
    Anwendung
  • geeignet zum Spannen aller Fräser und Bohrer mit Zylinderschaft

Spannzangen

  • Spannzangen-Ø von 3 bis 16 mm
  • nach DIN 415E OZ
  • doppelt geschlitzt
  • mit einem Spannbereich bis zu 0,5 mm unter Nennmaß d.h. z.B. die Spannzange 8 mm spannt bis zu 7,5 mm
  • gehärtet und geschliffen
    Anwendung
  • bei Fräsmaschinen zum Spannen von Werkzeugen wie z.B. Fräser
  • bei Drehmaschinen zum Spannen von Werkstücken
  • 58-teilig
  • für 12 mm T-Nutenbreite und Gewinde M10

Lieferumfang

  • 12 Stufenblöcke mit Treppenzähnen
  • 6 Stufenspanneisen
  • 6 Bundmuttern
  • 6 T-Nutensteine
  • 24 Stiftschrauben
  • 4 Verlängerungsmuttern

Anwendung

  • zum Spannen von Werkstücke

Einsatzbereiche

  • für alle Tische mit T-Nuten wie z.B. Frästisch, Bohrtisch, Kreuztisch, Aufspanntisch, Koordinatentisch etc.

passend zu

  • WABECO Fräsmaschinen

Hinweis

  • passt nicht zu WABECO Bohrständer Fräsständer BF1240 - BF1242 - BF1243 und BF1244
    und WABECO Koordinatentische K400 und K600

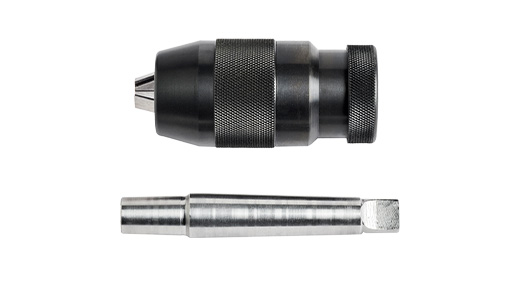

Schnellspann-Bohrfutter

  • Spannweite 1 - 13 mm
  • Innenkegel B16
  • schwere Industrie-Ausführung
    Anwendung
  • zum schnellen Spannen und Lösen der Werkzeuge ohne Schlüssel

Bohrfutteraufnahme

  • mit Morsekegel MK2 und Anzugsgewinde M10
  • Außenkegel B16
  • gehärtet und geschliffen
  • für Fräsmaschinen
