Fräsmaschine F1220 HS MK2

WABECO - MADE IN GERMANY

• Qualität von WABECO - langlebig, innovativ, zuverlässig
• entwickelt und gefertigt in Deutschland
• höchste Präzision für Industrie, Werkstatt, Ausbildung, Hobby und Modellbau
• Im Sondermaschinenbau realisieren wir individuelle Anforderungen mit technischem Know-how und Leidenschaft.

Vertikal Fräsmaschine F1220 HS

• für die Metall-, NE und Kunststoffbearbeitung

Genial

• als Bohrmaschine bestens geeignet durch Pinolenhub mit Bohr-Tiefenanschlag

Schwalbenschwanzführungen

• in allen Achsen
• spielfrei nachjustierbar
• hohe Werkstückgenauigkeit
• 2 Faltenbälge zum Führungsschutz

Vorschubspindeln

Trapezgewindespindeln
in allen Achsen
nachjustierbar durch einstellbare Bronze-Doppelmuttern
Ablesegenauigkeit der Skalenringe 0,05 mm

Kugelrollspindeln - Optional
sehr hohe Steigungs- und Positioniergenauigkeit
verschleißfrei
hohe Lebensdauer
spielfrei
Gleich - und Gegenlauffräsen
Ablesegenauigkeit der Skalenringe 0,05 mm

Hauptantriebsmotor

• 2,5 kW, 230 V, 50/60 Hz
• elektronisch stufenlos regelbarer Antrieb 100 - 7500 U/min
• Servomotor mit Frequenzumrichter
• durch hohe Drehzahl geeignet für kleine Werkzeuge z.B. Gravurarbeiten
• bürstenlos

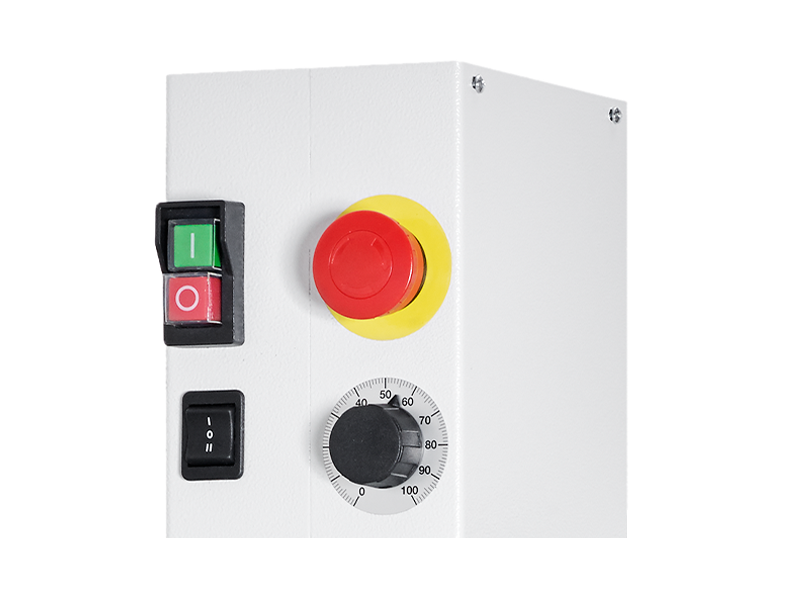

• Links-Rechtslauf zum Gewindebohren
• mit Überlastschutz
• dynamisches Drehmoment über die gesamte Drehzahl
• großes Drehmoment auch im unteren Drehzahlbereich, z.B. zum Bearbeiten von schwer zerspanbaren Werkstoffen
• Hauptspindelantrieb, welcher sich über ein Potentiometer auf einen großen Schnittgeschwindigkeitsbereich einstellen lässt

Geräuscharm

• extrem geräuscharmer Lauf durch innovativen Riemenantrieb

Werkzeugaufnahme MK2

• Werkzeugaufnahme MK2 mit Anzugsgewinde M10

Arbeitsbereiche

• 500 mm Längsweg X-Achse
• 150 mm Querweg Y-Achse
  Verlängerung Verfahrweg Y-Achse 180 mm - Optional
• 280 mm Vertikalweg Z-Achse

Aufspanntisch

• 700 x 180 mm

Maschinengenauigkeit

• nach DIN 8615

Antriebstechnologie

• z.B. Fräsen in Stahl mit einem Schaftfräser Ø 10 mm mit einer Zustellung ca. 10 mm
• mit mehrfacher Fehlerüberwachungsschaltung

Fräskopf

• Fräskopf beidseitig schwenkbar um 90° (-90° bis +90°)
• Winkelposition auf großer Skala gut ablesbar
• Senkrechtposition wird mit gehärtetem und geschliffenem konischen Indexstift vorpositioniert
• Schutzhaube

Pinolenhub

• Pinolenhub mit Bohr-Tiefenanschlag
• formschlüssige Klemmung der Pinole auf der gesamten Mantelfläche

Werkzeugspindel

• mit nachstellbaren Wälzlagern in einer großdimensionierten Bohr- und Fräspinole gelagert
• breiter Zahnriemen zwischen Motor und Werkzeugspindel sorgt für einen schlupffreien Antrieb und ruhigen Lauf

Werkzeugspann- und Werkzeugausdrücksystem

• zum Spannen und Ausdrücken der Werkzeuge ohne großen Kraftaufwand

Z-Ständer und Bodenplatte

• aus verriptem Grauguss

Feinvorschub

• Feinvorschub in der Z-Achse

Achsen Arretierung

• sauberes Fräsbild durch Fixierung der einzelnen Achsen

Garantie

• 5 Jahre Garantie - für Verschleißteile gilt die Garantie nicht
• Lieferung von Ersatzteilen auch nach Jahren gewährleistet
